恒溫晶體振蕩器
來源：市場處
發布時間：2016年04月29日
瀏覽次數：

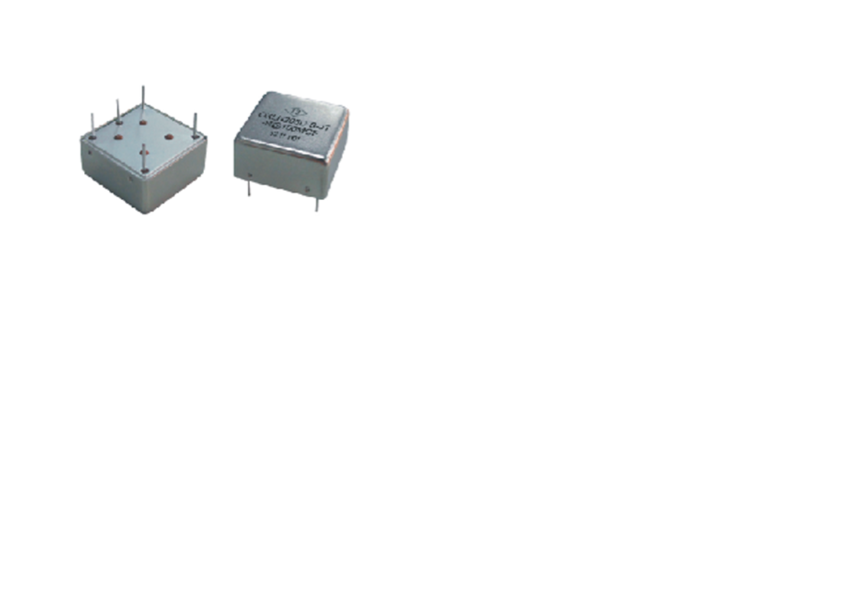

OXLN205系列
性能特點
● 超小體積：20mm*20mm*10mm

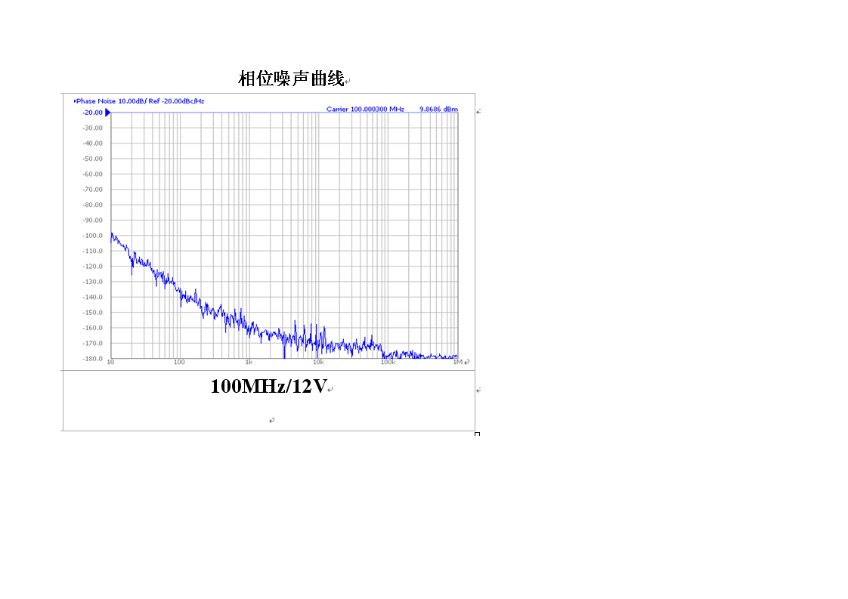

● 優異相位噪聲:～-160dBc@1kHz
● 低開機/穩定功耗
● 可選任意頻率40～128MHz
注意事項：
1.此產品為非密封產品，請勿浸泡清洗，建議采用無水乙醇進行擦拭。
2.輸出相位噪聲受電源雜散影響較大，為得到最佳的相位噪聲，建議使用線性穩壓電源供電，并在電源焊盤附近使用不小于1uF瓷片電容及10uF鉭電容濾波。
3.電源電壓、輸出功率和輸出頻率如有特殊要求，可以定制。
4.采用外部電壓調節時應檢查電壓是否穩定（mV的波動即有影響），外接電位器調節時應選用低溫漂的多圈精密電位器，低檔的電位器會引起相噪惡化、頻率來回漂移等現象。
電性能表
數名稱 | 特 性 | ||||
電源電壓 | ＋12V | +5V | |||
頻率范圍 | 10～128MHz | ||||
頻率 穩定度 | VS.溫度 | ±0.02～±0.5ppm | |||
VS.電源 | ±0.01ppm（Max）/Vdc±5％ | ||||
VS.老化 | ±0.5ppm/第一年（Max） | ||||
輸出 特性 | 正弦波 | 輸出功率 | 10dBm | 5dBm | |
諧波抑制 | ≤-30dBc | ||||
雜波抑制 | ≤-70dBc | ||||
相位噪聲 | 可選B～D檔 （具體指標詳見 相位噪聲分級訂購表） | ||||
G靈敏度（每軸向） | 0.5～2ppb/g | ||||
開機/穩定功耗 | ≤3W/1W@25℃ | ||||
頻率微調范圍 | ≥±1ppm | ||||

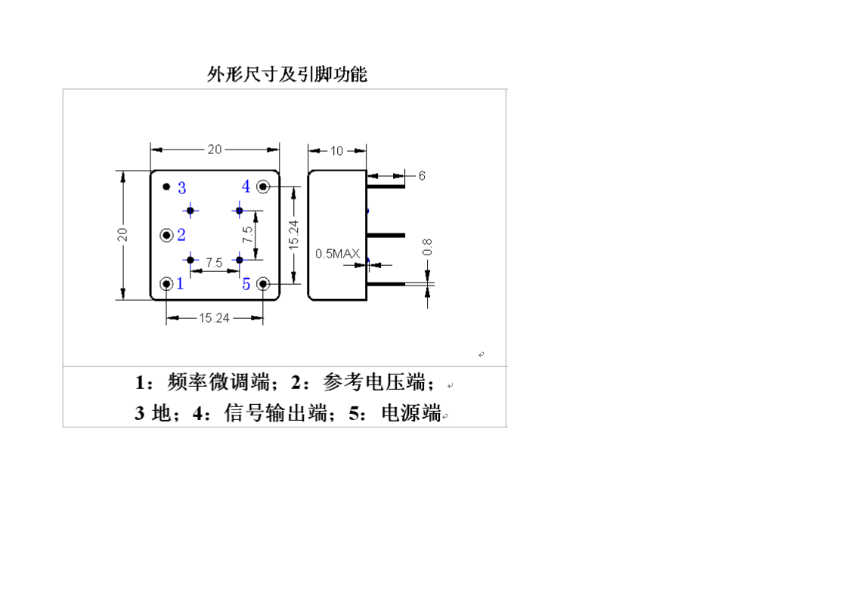

尺寸 | 20mm*20mm*10mm | ||||
