多功能電路
來源：市場處
發布時間：2016年04月29日
瀏覽次數：
產品簡介：

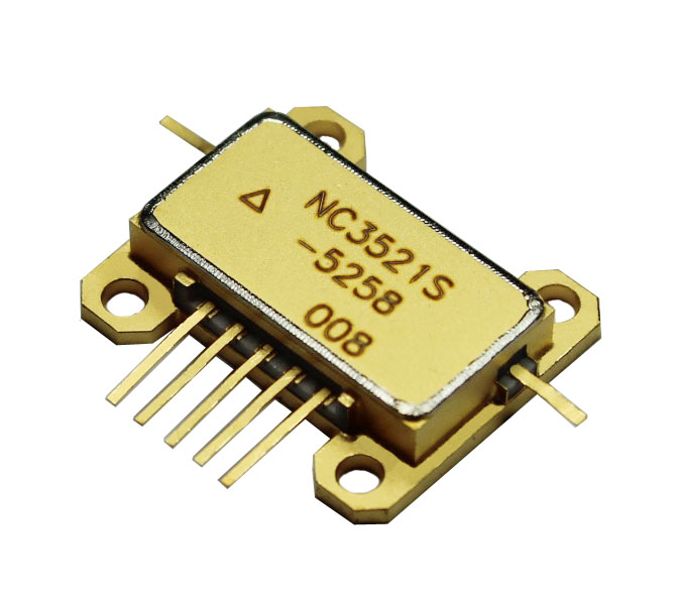

NC3521S-5258是一種表面安裝數控限幅放大移相多功能電路，其頻率范圍為5GHz～6GHz，內部集成有限幅器單片低噪聲放大器單片和數控移相器單片，并內置串轉并驅動電路，總增益大于28dB。 NC3521S-5258采用TTL電平控制，，需要一路-5V電源和一路+4V電源，負電源電流小于7mA,正電源電流小于90mA。
主要指標： |
|
|
|
|
|
|
電參數（TA=+25℃,VCTRL=+5V/0V ,VDD=5V ,VEE=-5V）
指標 | 最小值 | 典型值 | 最大值 | 單位 | |
頻率范圍 | 5-6 | GHz | |||
增益 | 28 | - | - | dB | |
移相精度 | 11.25° | 10 | - | 12 | ° |
22.5° | 21 | - | 23 | ° | |
45° | 43 | - | 46 | ° | |
90° | 89 | - | 92 | ° | |
180° | 178 | - | 182 | ° | |
輸入駐波 | - | 1.3 | 1.5 | - | |
輸出駐波 | - | 1.3 | 1.5 | - | |
負電源電 流 | 7 | mA | |||
正電源電 流 | 90 | mA | |||
封裝形式 | 見附錄B QF098封裝 | ||||
